Lasers and Dyes
스펙트럼 중복/확산을 최소화하고 항원밀도가 낮은 세포 집단을 명확하게 구분해야 합니다. 당사는 유세포 분석을 위해 여러 laser 라인에 걸쳐 다양한 형광 색소를 제공합니다. 실험에 적합한 형광 색소를 선택할 수 있도록 excitation/방출 스펙트럼, 필터 권장 사항 및 상대 분해능 정보와 같은 속성을 사용하여 dye를 보고 비교할 수 있는 형광 색소 아틀라스를 개발했습니다.
아래의 dye 스펙트럼 표에서 형광 색소에 대한 세부 정보를 확인해보세요.
Fluorochrome | Primary Laser Line (nm) | Ex-Max (nm) |
Em-Max (nm) |
x-Laser Excitation (note: >20% of Ex max) | Relative Resolution | Dye Type |
---|---|---|---|---|---|---|
BD Horizon™ BUV395 | 355 | 348 | 395 | − | 2 | Sirigen Polymer |
BD Horizon™ BUV496 | 355 | 350 | 496 | 405 | 2 | Sirigen Polymer Tandem with a BUV395 Base |
BD Horizon™ BUV563 | 355 | 350 | 564 | 488 | 3 | Sirigen Polymer Tandem with a BUV395 Base |
BD Horizon™ BUV615 | 355 | 350 | 615 | 488 and 561 | 3 | Sirigen Polymer Tandem with a BUV395 Base |
BD Horizon™ BUV661 | 355 | 350 | 660 | 628-640 | 3 | Sirigen Polymer Tandem with a BUV395 Base |
BD Horizon™ BUV737 | 355 | 350 | 735 | 628-640 | 3 | Sirigen Polymer Tandem with a BUV395 Base |
BD Horizon™ BUV805 | 355 | 351 | 803 | − | 1 | Sirigen Polymer Tandem with a BUV395 Base |
Pacific Blue™ | 405 | 404 | 455 | − | 1 | Small Organic Fluorochrome |
BD Horizon™ V450 | 405 | 405 | 450 | 355 | 1 | Small Organic Fluorochrome |
BD Horizon™ BV421 | 405 | 407 | 423 | − | 4 | Sirigen Polymer |
BD Horizon™ BV510 | 405 | 327, 405 | 512 | 355 | 2 | Sirigen Polymer |
BD Horizon™ V500 | 405 | 415 | 499 | − | 1 | Small Organic Fluorochrome |
BD Horizon™ BV480 | 405 | 440 | 479 | − | 3 | Sirigen Polymer |
BD Horizon™ BV570 | 405 | 407 | 573 | 561 | 2 | Sirigen Polymer Tandem with a BV421 Base |
BD Horizon™ BV605 | 405 | 407 | 605 | 561 | 3 | Sirigen Polymer Tandem with a BV421 Base |
BD Horizon™ BV650 | 355 | 406 | 649 | 628-640 | 4 | Sirigen Polymer Tandem with a BV421 Base |
BD Horizon™ BV711 | 355 | 407 | 713 | 628-640 | 4 | Sirigen Polymer Tandem with a BV421 Base |
BD Horizon™ BV750 | 355 | 409 | 754 | − | 2 | Sirigen Polymer Tandem with a BV421 Base |
BD Horizon™ BV786 | 355 | 407 | 786 | − | 3 | Sirigen Polymer Tandem with a BV421 Base |
BD Horizon™ BB515 | 488 | 490 | 515 | − | 4 | Sirigen Polymer |
FITC | 488 | 494 | 518 | − | 2 | Small Organic Fluorochrome |
Alexa Fluor™ 488 | 488 | 494 | 517 | − | 2 | Small Organic Fluorochrome |
BD Horizon™ BB630-P2 | 488 | 476 | 614 | 405 | 4 | Sirigen Polymer Tandem with a Proprietary Base |
BD Horizon™ BB660-P2 | 488 | 476 | 660 | 405 and 627-640 | 4 | Sirigen Polymer Tandem with a Proprietary Base |
BD Horizon™ BB700 | 488 | 476 | 695 | 405 and 627-640 | 4 | Sirigen Polymer Tandem with a Proprietary Base |
PerCP-Cy5.5 | 488 | 482 | 676 | 405 | 2 | Fluorescent Protein Complex Tandem with a PerCP Base |
PerCP | 488 | 481 | 675 | 405 | 1 | Fluorescent Protein Complex |
BD Horizon™ BB755-P | 488 | 478 | 755 | 405 and 627-640 | 3 | Sirigen Polymer Tandem with a Proprietary Base |
BD Horizon™ BB790-P | 488 | 484 | 790 | 405 | 4 | Sirigen Polymer Tandem with a Proprietary Base |
BD Horizon™ BYG584-P | 561 | 563 | 583 | − | 4 | Small Organic Fluorochrome |
PE | 488, 532, 561 | 496, 566 | 576 | 488, 532, 561 | 3 | Fluorescent Protein Complex |
BD Horizon™ PE-CF594 | 488, 532, 561 | 496, 566 | 615 | 488, 532, 561 | 4 | Fluorescent Protein Complex Tandem with a PE Base |
PE-Cy5 | 488, 532, 561 | 496, 566 | 670 | 488, 532, 561 and 627-640 | 4 | Fluorescent Protein Complex Tandem with a PE Base |
PE-Cy7 | 488, 532, 561 | 496, 566 | 781 | 488, 532, 561 and 627-640 | 4 | Fluorescent Protein Complex Tandem with a PE Base |
APC | 627-640 | 651 | 660 | − | 3 | Fluorescent Protein Complex |
Alexa Fluor™ 647 | 627-640 | 653 | 669 | − | 3 | Small Organic Fluorochrome |
BD Horizon™ APC-R700 | 627-640 | 651 | 706 | − | 3 | Fluorescent Protein Complex Tandem with an APC Base |
BD Horizon™ Red 718 | 627-640 | 695 | 718 | − | 3 | Small Organic Fluorochrome |
Alexa Fluor™ 700 | 627-640 | 697 | 719 | − | 1 | Small Organic Fluorochrome |
APC-Cy7 | 627-640 | 651 | 779 | − | 1 | Fluorescent Protein Complex Tandem with an APC Base |
BD® APC-H7 | 627-640 | 659 | 782 | − | 1 | Fluorescent Protein Complex Tandem with an APC Base |
* 각 염료의 상대적 resolution은 여러 특이성과 장비에서 측정된 평균 staining index를 기반으로 결정되었습니다. 상대 resolution 및 절대 staining index값은 laser, laser 출력 및 필터를 포함한 장비 플랫폼 및 장비 구성에 따라 변경될 수 있습니다. 1 = 어두움, 2 = 보통, 3 = 밝음, 4 = 매우 밝음
Ultraviolet Laser


BD Horizon™ BUV395
BD Horizon Brilliant ™ Ultraviolet 395 (BUV395) (Ex Max 348 nm / Em Max 395 nm)는 355 nm UV 레이저가 장착 된 기기를 위해 BD Biosciences에서 독점적으로 개발한 UV excitation 염료입니다. 이 염료는 다른 측정기로 유출이 거의 또는 전혀 없기 때문에 multicolor 유세포 분석에 최적입니다.
필터: 379/28
상대 밝기: 보통 *


샘플 데이터:BUV395 또는 FITC 형식의 CD4 또는 CD56으로 염색된 용해된 전혈

BD Horizon™ BUV496
BD Horizon Brilliant ™ Ultraviolet 496 (BUV496) (Ex Max 350 nm / Em Max 496 nm)은 BD Horizon BUV395와 최대 496 nm에서 방출되는 수용체 염료를 결합한 tandem 형광색소입니다. 다른 laser 라인에 의한 수용체 dye excitation으로 인해 BD Horizon ™ V500 또는 BV510 (예: 525/40 nm 필터)을 측정하는 채널에 상당한 유출이 있을 수 있습니다. BUV496은 355 nm UV 레이저가 장착된 장비용으로 BD Biosciences에서 독점적으로 개발한 것입니다.
필터: 515/30
상대 밝기: 보통 *


샘플 데이터:BUV496 또는 FITC 형식의 CD4 또는 CD19로 염색된 용해된 전혈.

형광 색소
BD Horizon™ BUV563
BD Horizon Brilliant ™ Ultraviolet 563 (BUV563) (Ex Max 350 nm / Em Max 564 nm)은 BD Horizon ™ BUV395와 acceptor dye를 564 nm에서 Em Max와 결합한 tandem 형광색소입니다. 다른 laser 라인에 의한 acceptor dye의 excitation 으로 인해 PE (예: 575/26nm 필터) 및 PE-CF594(예: 610 / 20nm 필터)를 측정하는 채널로 유출될 수 있습니다. BUV563은 355 nm UV 레이저가 장착된 장비용으로 BD Biosciences에서 독점적으로 개발한 것입니다.
필터: 560/40 또는 585/15
상대 밝기: 밝음 *
샘플 데이터:

인간 말초 혈액 림프구에서 CD19 발현의 유세포 분석.

마우스 비장 세포에 대한 CD4 발현의 2 색 유세포 분석.

BD Horizon™ BUV615
BD Horizon Brilliant ™ Ultraviolet 615 (BUV615) (Ex Max 350 nm / Em Max 615 nm)는 BD Horizon Brilliant ™ Ultraviolet dye 제품군의 일부입니다. 이 tandem 형광색소는 excitation 최대 (Ex Max)가 350 nm 인 BD Horizon ™ BUV395 공여자와 최대 방출 (Em Max)이 615 nm인 acceptor 염료로 구성됩니다. BD 혁신에 의해 구동되는 BD Horizon ™ BUV615는 자외선 laser (355nm)에 의해 excitation되도록 설계되었으며 615nm 근처에 있는 광학 필터 (예 : 610/20 대역 통과 필터)를 사용하여 측정됩니다. 수용체 dye는 blue (488nm) 및 yellow green(561nm) 레이저에 의해 excitation되어 교차 laser excitation 및 형광유출을 일으킬 수 있습니다.
필터: 610/20
상대 밝기: 밝음 *
샘플 데이터




형광 색소
BD Horizon™ BUV661
BD Horizon Brilliant ™ Ultraviolet 661 (BUV661) (Ex Max 350 nm / Em Max 660 nm)은 BUV395와 acceptor dye를 결합하여 최대 660 nm에서 방출하는 tandem dye입니다. BD Horizon Brilliant ™ Ultraviolet 제품군의 일부인 BUV661은 UV excitation 가능한 dye를 사용하는 multicolor 패널에 대한 추가 옵션을 제공합니다. acceptor dyes는 red(628–640 nm) 레이저에 의해 excitation되어 교차 laser excitation 및 형광 유출을 일으킬 수 있습니다.
필터: 670/25
상대 밝기: 밝음 *
샘플 데이터:

Hu CD3 또는 HU CD11c BUV661 염색된 용해된 전혈 및 적절한 isotype

Ms CD3e Alexa Fluor ™ 488 및 Ms CD19 BUV661로 염색된 마우스 비장 세포

Ms CD11b BUV661로 염색된 마우스 골수 세포.

BD Horizon™ BUV805
BD Horizon™ BUV805
BD Horizon Brilliant ™ Ultraviolet 805 (BUV805) (Ex Max 351 nm / Em Max 803 nm)는 BD Horizon ™ BUV395와 최대 803 nm에서 방출되는 acceptor 염료를 결합한 tandem 형광 색소입니다. BUV805는 355 nm UV laser가 장착된 장비용으로 BD Biosciences에서 독점적으로 개발한 것입니다.
필터: 820/60 또는 780/60
상대 밝기: 어두움*
샘플 데이터:


CD4 또는 CD20 BUV805로 염색된 용해된 전혈 및 isotype 대조군

BD Horizon™ BUV737
BD Horizon Brilliant ™ Ultraviolet 737 (BUV737) (Ex Max 348 nm / Em Max 737 nm)은 BD Horizon ™ BUV395와 최대 735 nm에서 방출되는 acceptor 염료를 결합한 tandem 형광 색소입니다. 다른 laser 라인에 의한 acceptor dye의 excitation 으로 인해 Alexa Fluor ™ 700 (예 : 712/20 nm 필터)과 같은 특성을 가진 dye를 측정하는 채널에 상당한 유출이 있을 수 있습니다. BUV737은 355 nm UV laser가 장착된 장비용으로 BD Biosciences에서 독점적으로 개발한 것입니다.
필터: 740/35
상대 밝기: 밝음 *
샘플 데이터:


BUV737 또는 FITC 형식의 CD19 또는 CD127로 염색된 용해된 전혈

* 각 dye의 상대적 resolution은 여러 특이성과 장비에서 측정된 평균 stain index를 기반으로 결정되었습니다. 상대 resolution 및 절대 staining index 값은 laser, laser 출력 및 필터를 포함한 장비 플랫폼 및 장비 구성에 따라 변경될 수 있습니다.
Violet Laser

형광 색소
BD Horizon™ BV421
BD Horizon Brilliant Violet ™ 421 (BV421) (Ex Max 407 nm / Em Max 423 nm)은 violet laser에 의해 excitations된 폴리머 기반 염료이며 BD Biosciences에서 제공하는 가장 밝은 형광색 중 하나입니다. 접합체는 일반적으로 Pacific Blue ™ 접합체보다 10배 더 밝고 PE 접합체보다 밝은 경우가 있습니다. 거의 동일한 excitation 및 방출 속성을 가지지만 spillover 특성이 다르기 때문에 BV421, Pacific Blue ™ 및 BD Horizon ™ V450을 동시에 사용할 수 없습니다.
필터: 431/28 또는 450/50
상대 밝기: 매우 밝음 *
샘플 데이터:

두 개의 regulatory T cell panel의 비교 데이터

Resolved T cell subset: CD8 memory and effector T cell

T cell subset resolved: CD4 memory and effector T cells

7-color TNK panel의 예제 데이터

세포 내 염색 프로토콜에 사용된 BV421의 예

다양한 프로토콜을 사용한 BV421 염색의 예

형광 색소
BD Horizon™ V450
BD Horizon ™ Violet 450 (V450) (Ex Max 405 nm / Em Max 450 nm)은 BD Horizon ™ Violet dye 제품군의 일부입니다. 이것은 405 nm에서 excitation 최대 (Ex Max)와 450 nm에서 방출 최대 (Em Max)를 가진 작은 유기 형광 색소입니다. BD 혁신에 의해 구동되는 BD Horizon ™ V450은 violet laser (405nm)에 의해 excitation되도록 설계되었으며 450nm 근처의 광학 필터 (예 : 450 / 50nm 대역 통과 필터)를 사용하여 측정됩니다. 염료는 UV (355nm) laser에 의해 excitations되어 교차 laser excitation 및 spillover가 발생할 수 있습니다.
필터: 450/50
상대 밝기: 어두움*

BD Horizon™ BV480
BD Horizon Brilliant Violet ™ 480 (BV480) (Ex Max 440 nm / Em Max 479 nm)은 BD Horizon Brilliant Violet ™ dye 제품군의 일부입니다. 이 Sirigen 기본 dye는 440 nm에서 excitation 최대 (Ex Max) 및 479 nm에서 방출 최대 (Em Max)를 갖는 폴리머 형광색소입니다. BD 혁신에 의해 구동되는 BD Horizon ™ BV480은 violet laser (405nm)에 의해 excitation되도록 설계되었으며 480nm 근처의 광학 필터 (예 : 525/50 대역 통과 필터)를 사용하여 측정됩니다.
필터: 525/50
상대 밝기: 밝음 *
샘플 데이터:


BV480 (blue) 또는 BV510 (red)에 결합된 Hu CD3로 염색된 용해된 전혈


BD Horizon™ V500
BD Horizon ™ Violet 500 (V500) (Ex Max 415 nm / Em Max 499 nm)은 BD Horizon ™ Violet dye 제품군의 일부입니다. 이것은 415 nm에서 excitation 최대 (Ex Max) 및 499 nm에서 방출 최대 (Em Max)를 가진 작은 유기 형광 색소입니다. BD 혁신에 의해 구동되는 BD Horizon ™ V450은 violet laser (405nm)에 의해 excitations되도록 설계되었으며 500nm에 가까운 광학 필터 (예 : 525 / 50nm 대역 통과 필터)를 사용하여 측정됩니다.
필터: 525/50
상대 밝기: 어두움*
샘플 데이터




형광 색소
BD Horizon™ BV510
BD Horizon Brilliant Violet ™ 510 (BV510) (Ex Max 327 nm / 405 nm / Em Max 512 nm)은 BD Horizon Brilliant Violet ™ dye 제품군의 일부입니다. 이 Sirigen 염기 염료는 327 nm / 405 nm에서 excitation 최대 (Ex Max) 및 512 nm에서 방출 최대 (Em Max)를 갖는 폴리머 형광 색소입니다. BD 혁신에 의해 구동되는 BD Horizon ™ BV510은 violet laser (405nm)에 의해 여기되도록 설계되었으며 510nm 근처의 광학 필터 (예 : 525/50 대역 통과 필터)를 사용하여 측정됩니다. Dye는 UV (355nm) 레이저에 의해 excitation되어 교차 laser excitation 및 spillover가 발생할 수 있습니다. BD Horizon ™ BV510은 BD Horizon ™ V500 (525/50 nm) 필터 세트에서 측정할 수 있습니다.
필터: 525/50
상대 밝기: 보통 *
샘플 데이터:

CD11c BV510 및 CD19 BV510의 예제 데이터

BD Horizon ™ BV510과 FITC의 staining index 비교

형광 색소
BD Horizon™ BV605
BD Horizon Brilliant Violet ™ 605 (BV605) (Ex Max 407 nm / Em Max 605 nm)는 BD Horizon ™ BV421과 수용체 dye를 결합한 tandem 형광 색소입니다. 이러한 접합체는 매우 밝으며 동등한 PE 접합체와 유사한 밝기를 나타냅니다. Green (532nm) 및 yellow-green (561nm) laser에 의한 수용체 dye의 excitation 으로 인해 BV605 신호가 PE 및 BD Horizon ™ PE-CF594 측정기로 녹색 또는 yellow-green 레이저로 상당히 spillover됩니다.
필터: 610/20
상대 밝기: 밝음 *
샘플 데이터:

BV605의 예제 데이터

다양한 프로토콜을 사용한 BV605 염색의 예

형광 색소
BD Horizon™ BV650
BD Horizon Brilliant Violet ™ 650 (BV650) (Ex Max 406 nm / Em Max 649 nm)은 BD Horizon ™ BV421의 tandem fluorochrome 이며 Em Max가 650 nm 인 acceptor dye입니다. acceptor 염료의 excitation 및 방출 특성으로 인해 APC 및 Alexa Fluor ™ 700 측정기로 spillover될 것입니다. BD Horizon ™ BV650은 BD Horizon ™ BV711 측정기로 중간 정도의 spillover가 있을 것입니다.
필터: 660/20
상대 밝기: 매우 밝음 *
형광 색소
BD Horizon™ BV711
BD Horizon Brilliant Violet ™ 711 (BV711) (Ex Max 407 nm / Em Max 713 nm)은 BD Horizon ™ BV421의 tandem fluorochrome 이며 Em Max가 713 nm 인 acceptor dye입니다. 이 dye는 violet laser에 매우 밝은 선택을 제공합니다. acceptor 염료의 excitation 및 방출 특성으로 인해 Alexa Fluor ™ 700 및 PerCP-Cy5.5 측정기에 중간 정도의 spillover가 있을 수 있습니다.
필터: 712/20
상대 밝기: 매우 밝음 *
샘플 데이터:

CD335 (NKp46) BV711 및 CD19 BV711의 예제 데이터

Memory/ effector CD4 + 및 CD8 + T cell subsets
CD8 + T cell

형광 색소
BD Horizon™ BV750
BD Horizon Brilliant Violet ™ 750 (BV750) (Ex Max 409 nm / Em Max 754 nm)은 BD Horizon Brilliant Violet ™ dye 제품군의 일부입니다. 이 tandem fluorochrome 는 excitation 최대 (Ex Max)가 409 nm 인 BD Horizon ™ BV421 donor와 최대 방출 (Em Max)이 754 nm 인 acceptor dye로 구성됩니다. BD 혁신에 의해 구동되는 BD Horizon ™ BV750은 violet laser (405nm)에 의해 excitation되도록 설계되었으며 750nm 근처의 광학 필터 (예: 750 / 30nm 대역 통과 필터)를 사용하여 측정됩니다.
필터: 750/30
상대 밝기: 보통 *
형광 색소
BD Horizon™ BV786
BD Horizon Brilliant Violet ™ dye 제품군의 일부인 BD Horizon Brilliant Violet ™ 786 (BV786) (Ex Max 407 nm / Em Max 786 nm)은 407 nm 의 Ex Max를 갖는 BD Horizon ™ BV421 donor와 786 nm에서 Em Max를 갖는 acceptor dye의 tandem fluorochrome 입니다. BD 혁신에 의해 구동되는 BD Horizon ™ BV786은 violet laser에 의해 excitation되도록 설계되었으며 785nm 근처에 있는 필터 (예: 780 / 60nm 대역 통과 필터)를 사용하여 측정됩니다.
필터 : 780/60
상대 밝기 : 밝음 *
* 각 염료의 상대적 resolution은 여러 특이성과 장비에서 측정된 평균 staining index를 기반으로 결정되었습니다. 상대 resolution 및 절대 staining index값은 laser, laser 출력 및 필터를 포함한 장비 플랫폼 및 장비 구성에 따라 변경될 수 있습니다.
Blue Laser


형광 색소
BD Pharmingen ™ FITC
BD Pharmingen ™ FITC (FITC) (Ex Max 494 nm / Em Max 518 nm), 플루오레세인 이소티오시아네이트는 분자량이 389 Da인 형광색소입니다. FITC는 pH 변화와 광표백에 민감합니다. 거의 동일한 excitation 및 방출 속성을 보이지만 spillover가 다르기 때문에 FITC와 Alexa Fluor ™ 488을 동시에 사용할 수 없습니다. FITC는 상대적으로 어둡고 가능하면 고도로 표현된 마커를 위해 남겨 두어야 합니다.
필터: 530/30
상대 밝기: 보통 *
형광 색소
BD Pharmingen™ Alexa Fluor™ 488
BD Pharmingen ™ Alexa Fluor ™ 488 (Ex Max 494 nm / Em Max 517 nm) 접합체는 광 안정성이 높고 넓은 pH 범위에서 형광을 유지합니다. excitation 및 방출 최대값은 FITC의 최대 값과 거의 동일합니다. 그러나 Alexa Fluor ™ 488은 세포내 응용 분야에 더 밝고 최적인 경향이 있습니다. 거의 동일한 excitation 및 방출 속성을 보이지만 spillover가 다르기 때문에 FITC와 Alexa Fluor ™ 488을 동시에 사용할 수 없습니다. Alexa Fluor ™ 488은 광안정성이 뛰어나기 때문에 형광 현미경 검사에 매우 적합합니다.
필터 : 530/30
상대 밝기 : 보통 *
형광 색소
BD Horizon™ BB515
BD Horizon Brilliant ™ Blue 515 (BB515) (Ex Max 490 nm / Em Max 515 nm)는 FITC의 더 밝은 대안으로 BD Biosciences에서 독점적으로 개발한 dye입니다. 이 dye는 FITC보다 최대 7배 더 밝으며 PE 채널로의 유출이 적습니다. 유사한 excitation 및 방출 특성으로 인해 BB515, FITC 및 Alexa Fluor ™ 488을 동시에 사용할 수 없습니다.
필터: 530/30
상대 밝기: 매우 밝음 *
샘플 데이터:

488 (green)
Hu CD3 또는 CD19 FITC (red), BB515 (blue) 또는 Alexa Fluor ™ 488 (green)로 염색된 용해된 전혈

Hu CD4 APC, CD127 PE, CD3 PerCP-Cy5.5 및 CD25 FITC 또는 CD25 BB515로 염색한 전혈


형광 색소
BD Horizon™ BB630-P2
BD Horizon Brilliant ™ Blue 660-P2 (BB660-P2) (Ex Max 476 nm / Em Max 660 nm)는 BD Horizon Brilliant ™ Blue dye 제품군의 일부입니다. 이 tandem fluorochrome는 excitation 최대 (Ex Max)가 476 nm 인 Sirigen 폴리머 donor와 660 nm에서 방출 최대 (Em Max)를 가진 acceptor dye로 구성됩니다. BD 혁신에 의해 구동되는 BD Horizon ™ BB630-P2는 blue laser (488nm)에 의해 excitation 되도록 설계되었으며 660nm에 가까운 광학 필터 (예 : 660 / 20nm 대역 통과 필터)를 사용하여 측정됩니다. donor dye는 violet (405nm) laser에 의해 부분적으로 excitation 될 수 있고 수용체 dye는 red laser (627-640nm)에 의해 excitation되어 교차 laser excitation 및 형광 유출을 일으킬 수 있습니다.
필터: 660/20
상대적 밝기: 매우 밝음*
형광 색소
BD Horizon™ BB660-P2
BD Horizon Brilliant ™ Blue 660-P2 (BB660-P2) (Ex Max 476 nm / Em Max 660 nm)는 BD Horizon Brilliant ™ Blue dye 제품군의 일부입니다. 이 tandem fluorochrome는 excitation 최대 (Ex Max)가 476 nm 인 Sirigen 폴리머 donor와 660 nm에서 방출 최대 (Em Max)를 가진 acceptor dye로 구성됩니다. BD 혁신에 의해 구동되는 BD Horizon ™ BB630-P2는 blue laser (488nm)에 의해 excitation 되도록 설계되었으며 660nm에 가까운 광학 필터 (예 : 660 / 20nm 대역 통과 필터)를 사용하여 측정됩니다. donor dye는 violet (405nm) laser에 의해 부분적으로 excitation 될 수 있고 수용체 dye는 red laser (627-640nm)에 의해 excitation되어 교차 laser excitation 및 형광 유출을 일으킬 수 있습니다.
필터: 660/20
상대적 밝기: 매우 밝음*
BD Horizon™ BB700
BD Horizon Brilliant ™ Blue 700 (BB700) (Ex Max 476 nm / Em Max 695 nm)은 BD Biosciences가 PerCP-Cy5.5에 대한 더 밝은 대안으로 독점적으로 개발한 염료로, 희미한 개체군을 해결하는데 더 적합합니다. 이 dye는 405nm laser에서 교차 laser excitation이 적어 PerCP-Cy5.5에 비해 violet 채널로의 spillover가 적습니다. 유사한 excitation 및 방출 특성으로 인해 BD Horizon ™ BB700 및 PerCP-Cy5.5를 동시에 사용할 수 없습니다.
필터 : 695/40
상대 밝기 : 매우 밝음 *
샘플 데이터 :


BD Horizon Brilliant ™ Blue 700 Human CD4 비교

형광 색소
BD Pharmingen™ PerCP
BD Pharmingen ™ PerCP (PerCP) (Ex Max 481 nm / Em Max 675 nm)는 dinoflagellate Glenodinium에서 발견되는 광합성 장치의 구성 요소입니다. PerCP는 분자량이 약 35kDa 인 단백질 복합체입니다. 광표백 특성으로 인해 PerCP 접합체는 고출력 laser (> 25mW)가 있는 유세포 분석기에 사용하지 않는것이 좋습니다. PerCP는 blue laser (488nm)에 의해 excitation되도록 설계되었으며 680nm 근처의 광학 필터 (예 : 695 / 40nm 대역 통과 필터)를 사용하여 측정됩니다. Donor dye는 violet (405nm) 레이저에 의해 부분적으로 excitation되어 교차 laser excitation 및 형광 유출을 일으킬 수 있습니다.
필터 : 695/40
상대 밝기 : 어두움 *

형광 색소
BD Pharmingen™ PerCP-Cy5.5
BD Pharmingen ™ PerCP-Cy5.5 (PerCP-Cy5.5) (Ex Max 482 nm / Em Max 676 nm)는 PerCP와 시아닌 염료를 결합한 tandem conjugate 입니다. PerCP-Cy5.5는 PerCP와 같은 photobeaching의 대상이 아니며 stream-in-air 유세포 분석기와 함께 사용할 수 있습니다. PE-Cy5보다 Fc acceptor 매개 비특이적 염색이 적습니다. PerCP-Cy5는 blue laser (488nm)에 의해 excitation되도록 설계되었으며 680nm에 가까운 광학 필터 (예: 695 / 40nm 대역 통과 필터)를 사용하여 측정됩니다. Donor 염료는 violet (405nm) 레이저에 의해 부분적으로 excitation되어 교차 laser excitation 및 형광 유출을 일으킬 수 있습니다. 또한 PerCP-Cy5. tandem conjugate 는 APC-Cy7 및 PE-Cy7만큼 고정 또는 가벼운 불안정성에 취약하지 않습니다.
필터 : 695/40
상대 밝기 : 보통 *

형광 색소
BD Horizon™ BB755-P
BD Horizon Brilliant ™ Blue 755-P (BB755-P) (Ex Max 478 nm / Em Max 755 nm)는 BD Horizon Brilliant ™ Blue dye 제품군의 일부입니다. 이 tandem fluorochrome는 excitation 최대 값 (Ex Max)이 478 nm 인 Sirigen 폴리머 donor와 방출 최대값 (Em Max)이 755 nm 인 acceptor 염료로 구성됩니다. BD 혁신에 의해 구동되는 BD Horizon ™ BB755-P는 청색 laser (488nm)에 의해 여기되도록 설계되었으며 755nm 근처의 광학 필터(예: 750 / 50nm 대역 통과 필터)를 사용하여 검출됩니다. Donor 염료는 보라색 (405nm) 레이저에 의해 부분적으로 excitation 될 수 있고 수용체 염료는 적색 (627–640) 레이저에 의해 여기되어 교차 laser excitation 및 형광 유출을 일으킬 수 있습니다.
필터 : 750/50
상대 밝기 : 밝음 *
형광 색소
BD Horizon™ BB790-P
BD Horizon Brilliant ™ Blue 790-P (BB790-P) (Ex Max 484 nm / Em Max 790 nm)는 BD Horizon Brilliant ™ Blue dye 제품군의 일부입니다. 이 tandem fluorochrome는 excitation 최대 값 (Ex Max)이 484 nm 인 Sirigen 폴리머 donor와 방출 최대값 (Em Max)이 790 nm 인 acceptor dye로 구성됩니다. BD 혁신에 의해 구동되는 BD Horizon ™ BB790-P는 blue laser (488nm)에 의해 excitation되도록 설계되었으며 790nm에 가까운 광학 필터 (예 : 800 / 60nm 대역 통과 필터)를 사용하여 측정됩니다. Donor dye는 violet (405nm) laser에 의해 부분적으로 excitation되어 교차 laser excitation 및 형광 유출을 일으킬 수 있습니다.
필터 : 800/60
상대 밝기 : 매우 밝음 *
* 각 염료의 상대적 resolution은 여러 특이성과 장비에서 측정된 평균 staining index를 기반으로 결정되었습니다. 상대 resolution 및 절대 staining index값은 laser, laser 출력 및 필터를 포함한 장비 플랫폼 및 장비 구성에 따라 변경될 수 있습니다.

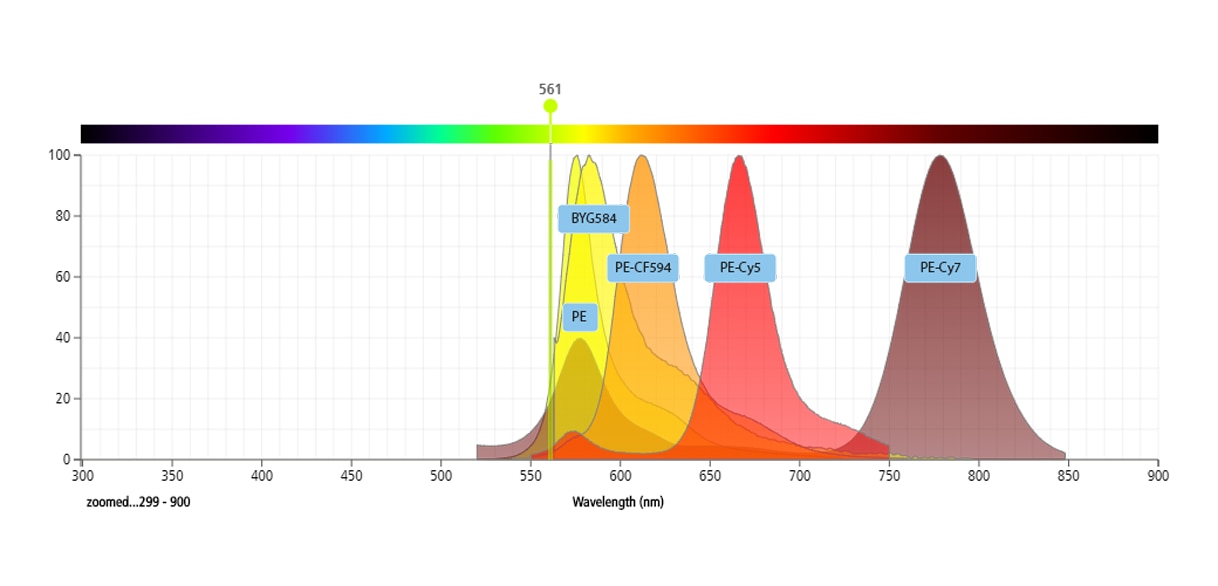

Green/Yellow-Green Laser

형광 색소
BD Horizon™ BYG584
BD Horizon Brilliant ™ Yellow-Green 584 (BYG584) (Ex Max 563 nm / Em Max 583 nm)는 BD Horizon Brilliant ™ Yellow-Green dye 제품군의 일부입니다. 이 dye는 excitation 최대값 (Ex Max)이 563 nm이고 방출 최대 값 (Em Max)이 583 nm 인 고분자 형광색소입니다. BD 혁신에 의해 구동되는 BD Horizon ™ BYG584는 yellow-green laser (561nm)에 의해 excitation되도록 설계되었으며 585nm 근처를 중심으로 광학 필터(예 : 585 / 29nm 대역 통과 필터)를 사용하여 측정됩니다.
필터 : 585/29
상대 밝기 : 매우 밝음 *
형광 색소
BD Pharmingen™ PE
BD Pharmingen ™ PE (Ex Max 496 nm 및 566 nm / Em Max 576 nm), R-phycoerythrin (PE)은 홍조류에서 발견되는 보조 광합성 dye입니다. 분자 당 23 개의 피코에리트로빌린을 가진 240-kDa 단백질로 체외에서 존재합니다. PE는 blue (488nm), green (532nm) 및 yellow-green (561nm) laser에 의해 excitation되도록 설계되었으며 575nm 근처에 집중된 광학 필터 (예 : 575 / 26nm 대역 통과 필터)를 사용하여 측정됩니다. PE가 여러 laser에 의해 excitation 되기 때문에 blue, green, yellow-green laser의 다양한 조합을 사용하는 기기에서 교차 laser excitation 및 형광 유출이 발생할 수 있습니다.
필터: 575/26
상대 밝기: 매우 밝음
형광 색소
BD Horizon™ PE-CF594
BD Horizon ™ PE-CF594 (PE-CF594) (Ex Max 496 nm 및 566 nm / Em Max 615 nm)는 PE와 CF594를 결합한 직렬 접합체입니다. BD 혁신에 의해 구동되는 PE-CF594는 blue (488nm), green (532nm) 및 yellow-green (561nm) laser에 의해 excitation되도록 설계되었으며 615nm 근처에 중심을 둔 광학필터 (예: 610/20 nm 대역 통과 필터). Donor dye는 blue (488nm), green (532nm) 및 yellow-green (561nm) laser에 의해 excitation 될 수 있으며 acceptor dye는 green(532nm) laser에 의해 excitation되어 교차 laser excitation를 유발할 수 있습니다. 형광 유출. PE-CF594는 스펙트럼 특성이 개선된 PE-Texas Red의 더 밝은 대안입니다. PE-CF594 시약은 로트마다 매우 일관된 스필 오버 값을 나타내므로 PE-Texas Red 측정기(610 / 20nm)에 이상적인 선택입니다.
필터 : 610/20
상대 밝기 : 매우 밝음 *
샘플 데이터 :

BD Horizon ™ PE-CF594, ECD 및 PE-Alexa Fluor 610의 염색 비교

다양한 프로토콜을 사용한 BD Horizon ™ PE-CF594 염색의 예

10-color TBMNK 패널의 예제 데이터

9 -color memory/effector T cell panel의 예제 데이터


형광 색소
BD Pharmingen™ PE-Cy5
BD Pharmingen ™ PE-Cy5 (PE-Cy5) (Ex Max 496 nm 및 566 nm / Em Max 670 nm)는 피코에리트린과시아닌 dye를 결합한 tandem conjugate 입니다. PE는 blue (488nm), green (532nm) 및 yellow-green (561nm) laser에 의해 여기되도록 설계되었으며 670nm 근처에 중심을 둔 광학 필터 (예 : 670 / 20nm 대역 통과 필터)를 사용하여 측정되었습니다. Donor dye는 blue (488nm), green (532nm) 및 yellow-green (561nm) laser에 의해 excitation 될 수 있으며 acceptor dye는 red(627-640nm) laser에 의해 excitation되어 교차 laser excitation 및 형광유출이 발생할 수 있습니다. 흡수 범위가 넓고 방출 스펙트럼이 APC와 동일하기 때문에 PE-Cy5는 APC와 동시에 사용하지 않는 것이 좋습니다. Cy5 분자는 단핵구 집단에서 가장 명백한 Fc acceptor에 대한 비특이적 결합을 나타내는 것으로 나타났습니다. PE-Cy5는 광표백의 영향을 받기 때문에 형광 현미경 검사에 권장되지 않습니다.
필터 : 670/20
상대 밝기 : 매우 밝음 *
형광 색소
BD Pharmingen™ PE-Cy7
BD Pharmingen ™ PE-Cy7 (PE-Cy7) (Ex Max 496 nm 및 566 nm / Em Max 781 nm)은 PE와 시아닌 dye를 결합한 tandem 형광색소입니다. PE는 blue (488nm), green (532nm) 및 yellow-green (561nm) laser에 의해 excitation 될 수 있으며 781nm (예 : 760 / 60nm 대역 통과 필터) 근처의 광학 필터를 사용하여 측정할 수 있습니다. Donor dye는 파란색 (488nm), 녹색 (532nm) 및 노란색-녹색 (561nm) 레이저에 의해 excitation 될 수 있으며 수용체 dye는 red(627-640nm) laser에 의해 excitation되어 교차 laser excitation 및 형광 유출을 생성할 수 있습니다. PE-Cy7 접합 시약은 PE 접합체만큼 밝습니다. PE-Cy7은 특히 광에 의한 resolution에 민감하여 형광 손실과 형광 유출의 변화를 초래합니다. 빛에 노출되거나 파라포름알데히드 고정제에 장기간 노출되지 않도록 극도로 주의해야 합니다. 고정 된 세포는 파라 포름 알데히드에 고정한 후 4 시간 이내에 분석하거나 밤새 보관하기 위해 파라포름알데히드가 없는 buffer 로 옮겨야 합니다.
필터: 760/60
상대 밝기: 매우 밝음 *
* 각 염료의 상대적 resolution은 여러 특이성과 장비에서 측정된 평균 staining index를 기반으로 결정되었습니다. 상대 resolution 및 절대 staining index값은 laser, laser 출력 및 필터를 포함한 장비 플랫폼 및 장비 구성에 따라 변경될 수 있습니다.
Red Laser

형광 색소
BD Pharmingen™ APC
알로피코시아닌(APC) (Ex Max 651 nm / Em Max 660 nm)은 청록색 조류에서 발견되는 보조 광합성 dye입니다. 분자량은 약 105kDa입니다. APC는 분자 당 6 개의 phycocyanobilin 발색단을 가지고 있어 유세포 분석 응용 분야에 매우 적합한 매우 밝은 형광 색소입니다. APC는 red(627–640 nm) laser에 의해 excitation 되도록 설계되었으며 660 nm 근처의 광학 필터(예: 660/20 nm 대역 통과 필터)를 사용하여 측정됩니다. 거의 동일한 excitation 및 방출 속성을 보이지만 spillover 특성이 다르기 때문에 APC와 Alexa Fluor ™ 647을 동시에 사용할 수 없습니다.
필터: 660/20
상대 밝기: 밝음 *
형광 색소
BD Pharmingen™ Alexa Fluor™ 647
BD Pharmingen ™ Alexa Fluor ™ 647 (Ex Max 653 nm / Em Max 669 nm) 접합체는 광 안정성이 높고 넓은 pH 범위에서 형광을 유지합니다. Alexa Fluor ™ 647은 red laser (627–640 nm)에 의해 excitation 되도록 설계되었으며 520 nm 근처의 광학필터(예: 660/20 nm 대역 통과 필터)를 사용하여 측정됩니다. excitation 및 방출 최대값은 APC의 최대값과 거의 동일합니다. 그러나 APC는 더 밝은 경향이 있고 Alexa Fluor ™ 647은 세포 내 응용 분야에 더 적합합니다. 이 형광 색소는 흔하지 않은 광안정성을 나타내므로 형광 현미경에 사용하기에 이상적인 선택입니다. 거의 동일한 excitation 및 방출 속성을 보이지만 spillover 특성이 다르기 때문에 APC와 Alexa Fluor ™ 647을 동시에 사용할 수 없습니다.
필터: 660/20
상대 밝기: 밝음 *
BD Horizon™ APC-R700
BD Horizon ™ APC-R700 (APC-R700) (Ex Max 651 nm / Em Max 706 nm)은 APC와 독점 유기 염료인 R700을 결합한 tandem 형광 색소입니다. excitation 최대값 (Ex Max)은 651 nm이고 방출 최대값 (Em Max)은 706 nm입니다. 이 dye는 BD Biosciences에서 Alexa Fluor ™ 700의 더 밝은 상품으로 독점 개발된 것입니다. APC-R700은 red (627–640nm) laser에 의해 excitation 되도록 설계되었으며 710nm (예: 720/40 nm 대역 통과 필터) 근처를 중심으로 한 광학 필터를 이용해서 측정됩니다.
필터: 720/40
상대 밝기: 밝음 *
샘플 데이터:


APC-R700으로 염색된 세포는 PE로 염색된 세포와 유사한 positive 및 negative 집단 사이에 large spread를 보여줍니다.


형광 색소
BD Pharmingen™ Alexa Fluor™ 700
BD Pharmingen ™ Alexa Fluor ™ 700 (Ex Max 697 nm / Em Max 719 nm)은 red(627–640 nm) laser에 의해 excitation 되도록 설계되었으며 720 nm(예: 720/40 nm 대역 통과 필터) 근처를 중심으로 광학 필터를 사용하여 측정됩니다. 이를 통해 APC 및 Alexa Fluor ™ 647 또는 APC-H7 및 APC-Cy7 시약과 함께 multicolor 분석이 가능합니다.
필터: 720/40
상대 밝기: 어두움*
형광 색소
BD Horizon™ R718
BD Horizon ™ Red 718 (R718) (Ex Max 695 nm / Em Max 718 nm)은 BD Horizon ™ Red dye 제품군의 일부입니다. 이것은 695 nm에서 excitation 최대 (Ex Max) 및 718 nm에서 방출 최대 (Em Max)를 가진 작은 유기 형광 색소입니다. BD 혁신에 의해 구동되는 R718은 red laser(627–640 nm)에 의해 excitation 되도록 설계되었으며 720 nm 근처의 광학 필터(예: 720/40 nm 대역 통과 필터)를 사용하여 측정됩니다.
필터: 720/40
상대 밝기: 밝음 *
샘플 데이터:

Red 718은 APC-R700에 비해 negative 집단의 background가 감소하고 Alexa Fluor ™ 700에 비해 positive 집단의 resolution이 증가했습니다.

APC 측정기의 APC-R700과 비교할 때 Red 718에서 상대적으로 low spread를 보였습니다.


형광 색소
BD Pharmingen™ APC-Cy7
BD Pharmingen ™ APC-Cy7 (APC-Cy7) (Ex Max 651 nm / Em Max 782 nm)은 APC와 cyanine dye (Cy7)를 결합한 tandem 형광 색소입니다. APC-Cy7은 red (627–640 nm) laser에 의해 excitation 될 수 있으며 780 nm 근처의 광학 필터 (예: 760/60 nm 대역 통과 필터)를 사용하여 측정됩니다. APC-Cy7 접합체 및 이들로 염색된 세포에 대해 특별한 예방 조치를 취하여 장기적인 빛 노출로부터 형광 색소를 보호해야 합니다. 일부 APC-Cy7 접합체는 파라포름 알데히드에 장기간 노출되면 방출 스펙트럼의 변화를 보여줍니다. 고정된 세포는 파라포름 알데히드에 고정한 후 4 시간 이내에 분석하거나 밤새 보관하는 경우 파라포름 알데히드가 없는 buffer로 옮겨야 합니다.
필터 : 760/60
상대 밝기: 어두움 *
BD Pharmingen™ APC-H7
BD Pharmingen ™ APC-H7 (ACP-H7) (Ex Max 659 nm / Em Max 782 nm)은 Cy7의 아날로그를 사용하고 APC-Cy7과 유사한 스펙트럼 특성을 가진 APC- cyanine tandem 형광 색소입니다. APC-H7은 red(627–640 nm) laser에 의해 excitation 되도록 설계되었으며 780 nm 근처의 광학 필터 (예 : 760/60 nm 대역 통과 필터)를 사용하여 측정됩니다. APC-H7 접합체는 빛 및 파라포름알데히드 고정액에서 더 큰 안정성을 제공하고 APC-Cy7 접합체보다 APC 채널로의 유출이 적습니다. APC-H7 접합체는 일반적으로 동등한 APC-Cy7 접합체보다 75 % 밝습니다. 거의 동일한 excitation 및 방출 속성을 가지지만 spillover 특성이 다르기 때문에 APC-Cy7 및 APC-H7을 동시에 사용할 수 없습니다.
필터 : 760/60
상대 밝기: 어두움 *
샘플 데이터:



* 각 염료의 상대적 resolution은 여러 특이성과 장비에서 측정된 평균 staining index를 기반으로 결정되었습니다. 상대 resolution 및 절대 staining index값은 laser, laser 출력 및 필터를 포함한 장비 플랫폼 및 장비 구성에 따라 변경될 수 있습니다.
APC-Cy7: 미국 특허 5,714,386
연구용입니다. 진단용 또는 치료용으로 사용할 수 없습니다.
Pacific Blue, Pacific Orange, Alexa Fluor 및 Texas Red는 Life Technologies Corporation의 상표입니다.
Cy는 Global Life Sciences Solutions Germany GmbH 또는 Cytiva로 사업을 하는 계열사의 상표입니다.
CF는 Biotium, Inc.의 상표입니다.
